Un abaque de charpente bois se lit en croisant deux paramètres : la portée libre entre appuis (en cm ou m) et la charge totale admissible (en daN/m²), pour obtenir directement la section minimale de la pièce. Par exemple, une panne de 6,5 m nécessite une section de 100 × 220 mm ou 120 × 240 mm selon la charge. Vérifiez toujours que l’entraxe retenu correspond à celui de l’abaque (généralement 600 mm) avant d’appliquer la section indiquée.
Voici la chose : les abaques de charpente bois existent depuis des décennies, mais leur lecture reste un exercice qui bloque encore beaucoup d’auto-constructeurs et d’artisans. Pas parce que ces tableaux sont complexes — ils ne le sont pas — mais parce que personne ne prend le temps d’expliquer la logique derrière les colonnes et les lignes. Cet article change ça : vous allez comprendre comment lire un abaque, quels paramètres entrer, et quelle section choisir pour votre charpente.

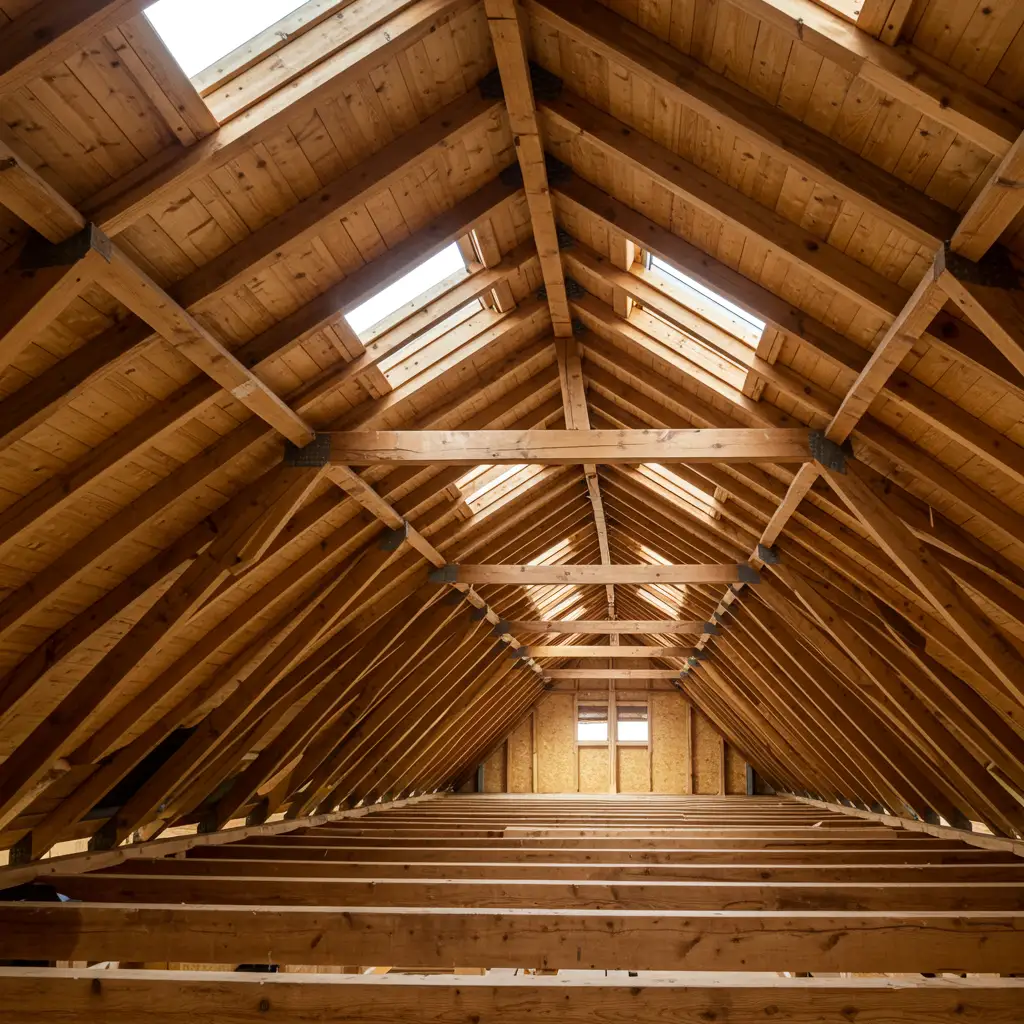

Qu’est-ce qu’un abaque de charpente bois et pourquoi l’utiliser ?
Un abaque de charpente bois est un tableau de référence permettant de déterminer la section minimale d’une pièce (chevron, panne, solive) en croisant portée libre et charge admissible. Il constitue un outil intermédiaire entre la règle empirique et le logiciel de calcul professionnel, conforme aux Eurocodes EC5 et au NF DTU 31.1.
Concrètement, vous entrez deux données — la portée libre entre vos appuis et la charge totale que devra supporter la pièce — et le tableau vous donne directement la section minimale à adopter. Pas de calcul de résistance des matériaux, pas de formule complexe : c’est un peu comme utiliser un surbot en béton pour caler et stabiliser un appui sans avoir à tout recalculer depuis zéro.
Ces abaques s’adressent aux auto-constructeurs qui veulent aller au-delà de la règle du pouce, aux artisans charpentiers qui cherchent une vérification rapide sur chantier, et aux maîtres d’ouvrage qui souhaitent comprendre les choix de leur bureau d’études. La règle empirique courante — 1 mètre de portée correspond à 5 cm de hauteur de chevron — donne une première orientation, mais elle ne couvre pas les variations de charge, d’entraxe ou de matériau.
La norme NF DTU 31.1 « Charpente en bois » définit les spécifications de calcul, de construction et de mise en œuvre applicables en France. Tout abaque sérieux doit être établi en conformité avec cette norme et avec les Eurocodes EC5. Vérifiez systématiquement la mention de ces références avant d’utiliser un tableau trouvé en ligne.
Comparatif des méthodes de dimensionnement des abaques de charpente bois
Cinq méthodes coexistent pour dimensionner une charpente bois : règle empirique, abaques, feuilles Excel, logiciels CAO et bureau d’études. Les abaques offrent le meilleur compromis accessibilité/précision pour un dimensionnement courant, mais ne remplacent pas un calcul réglementaire pour les ouvrages soumis à permis de construire.
Les feuilles de calcul Excel publiées par le CODIFAB couvrent les éléments les plus courants : arbalétrier, panne, poutre sur 2 ou 3 appuis, en flexion simple ou déviée. Le Guide Structure Bois du SINBPLA propose des abaques PDF gratuits pour les chevrons porteurs avec un entraxe de référence de 600 mm — une valeur qu’on retrouve dans la majorité des charpentes résidentielles courantes.
| Méthode | Précision | Accessibilité | Usage recommandé |
|---|---|---|---|
| Règle empirique | Faible | Très facile | Estimation rapide, avant-projet |
| Abaques / tableaux | Moyenne | Facile | Dimensionnement courant, vérification |
| Feuilles Excel CODIFAB | Bonne | Moyenne | Dimensionnement détaillé, auto-construction |
| Logiciels CAO | Très haute | Professionnelle | Projets structurels, permis de construire |
| Bureau d’études | Maximale | Professionnelle | Ouvrages complexes, garantie décennale |
Les 3 paramètres clés pour lire un abaque de charpente bois
Tout abaque de charpente bois repose sur trois paramètres fondamentaux : la portée libre entre appuis (en cm ou m), la charge totale admissible (en daN ou daN/m²) et le type de matériau (bois massif résineux, lamellé-collé, LVL). La section minimale requise s’obtient à l’intersection de la ligne portée et de la colonne charge.

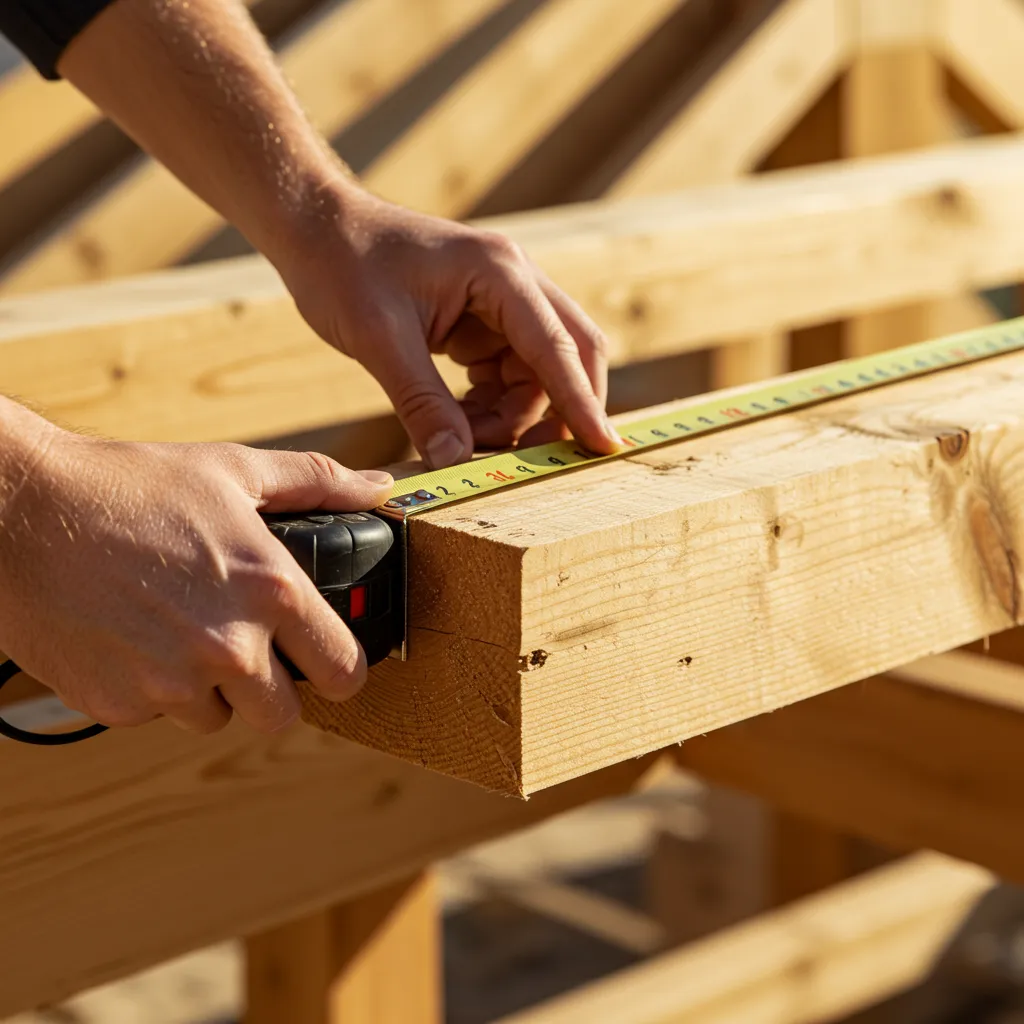

- Paramètre 1 — La portée libre : il s’agit de la distance entre les faces intérieures des appuis, pas de la longueur totale de la pièce. Confondre les deux est l’erreur la plus fréquente et elle conduit systématiquement à sous-dimensionner la section.
- Paramètre 2 — La charge totale : elle se calcule en additionnant les charges permanentes G (couverture, isolation, plafond) et les charges saisonnières pondérées. La formule de référence est : Charge totale = G + (Pn × 1,2). Vous multipliez ensuite par l’entraxe pour obtenir une charge linéaire, puis par la portée pour obtenir la charge totale sur la pièce.
- Paramètre 3 — Le matériau : les abaques pour bois massif résineux et pour lamellé-collé ne sont pas interchangeables. Le lamellé-collé offre de meilleures performances mécaniques, ce qui autorise des sections réduites à portée égale. Utiliser un abaque lamellé-collé pour du bois massif revient à sous-dimensionner dangereusement votre structure.
Les abaques n’affichent pas de résultats pour des charges inférieures à 30 daN/m — ces valeurs sont hors plage de validité du tableau. Par ailleurs, l’en-tête de chaque colonne précise si les charges sont exprimées en daN, daN/m ou daN/m² : une confusion entre ces unités peut conduire à sélectionner une section deux à trois fois trop faible. Lisez toujours l’en-tête avant de chercher votre intersection.
Méthode en 4 étapes pour utiliser les abaques de charpente bois
L’utilisation d’un abaque de charpente bois suit quatre étapes : identifier la configuration (type d’élément, matériau, nombre d’appuis), calculer la charge totale en intégrant permanentes et variables, lire l’intersection portée/charge dans le tableau, puis vérifier la cohérence avec la règle empirique et la disponibilité commerciale de la section.
- Identifier l’élément et sa configuration : précisez s’il s’agit d’un chevron, d’une panne, d’un arbalétrier ou d’une solive. Notez le matériau (bois massif résineux, lamellé-collé, LVL), le nombre d’appuis (2 ou 3) et la présence éventuelle de liens d’antiflambement ou d’antidéversement intermédiaires. Ces paramètres déterminent quel abaque vous devez ouvrir.
- Calculer la charge totale : additionnez les charges permanentes G et les charges variables pondérées (Pn × 1,2). Multipliez le résultat par l’entraxe entre pièces pour obtenir la charge linéaire en daN/m, puis multipliez par la portée libre pour obtenir la charge totale en daN sur l’élément.
- Lire l’intersection dans l’abaque : placez votre portée libre sur l’axe horizontal (abscisse) et votre charge sur l’axe vertical (ordonnée). La cellule à l’intersection indique la section minimale requise. Choisissez toujours la section commerciale immédiatement supérieure — jamais inférieure.
- Vérifier la cohérence et appliquer une majoration : contrôlez votre résultat avec la règle empirique (1 mètre de portée = 5 cm de hauteur pour les chevrons). Vérifiez que la flèche admissible reste inférieure à L/300 pour les pannes et arbalétriers, conformément aux Eurocodes EC5. Appliquez une majoration de 10 à 20 % sur la section calculée pour absorber les incertitudes de mise en œuvre.

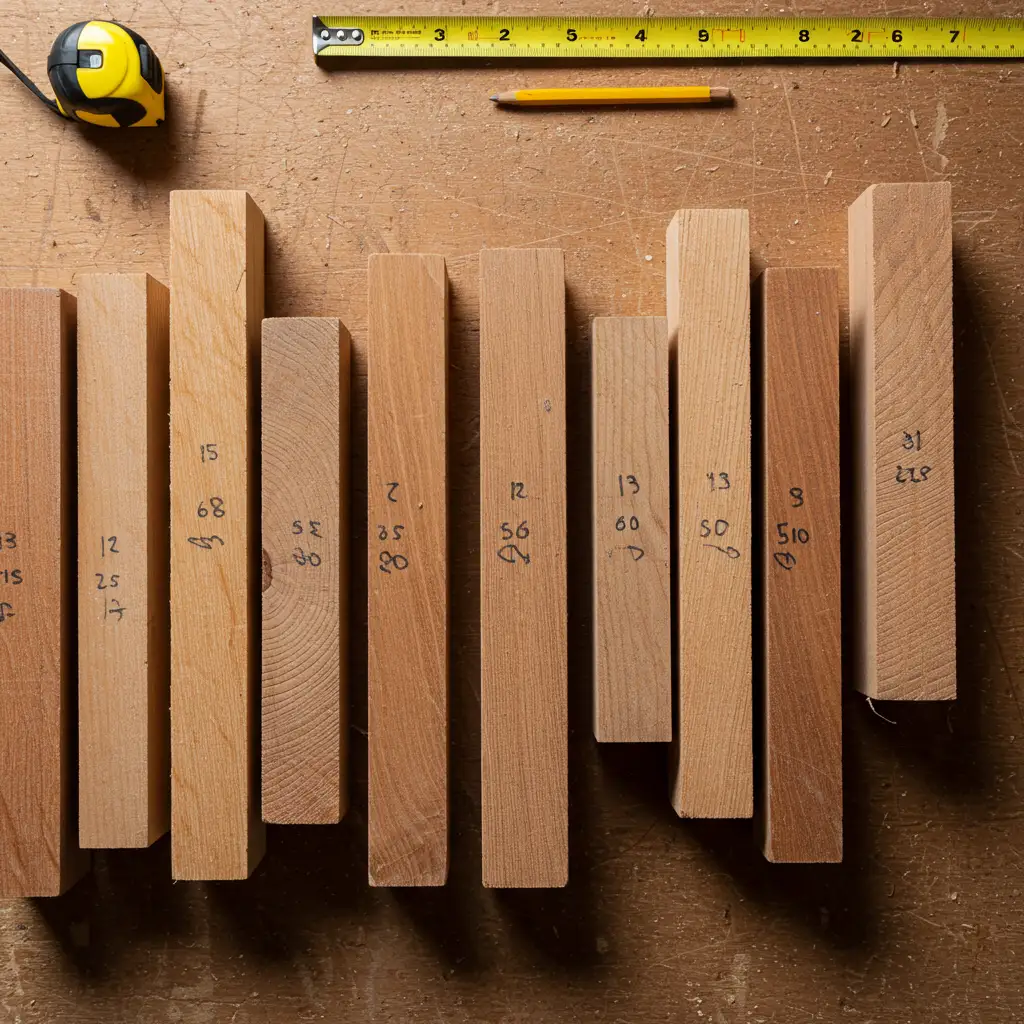

Sections commerciales de référence pour les abaques de charpente bois
Les sections commerciales courantes de charpente bois vont de 45 × 70 mm pour les chevrons légers à 160 × 250 mm pour les arbalétriers de grande ferme. Connaître ces dimensions standards permet de choisir directement la section supérieure disponible après lecture de l’abaque, sans sur-dimensionnement coûteux.
Pour les pannes, la section dépend étroitement de la portée : comptez du 100 × 220 mm ou du 120 × 240 mm pour une portée d’environ 6,5 m, et du 70 × 250 mm ou du 70 × 300 mm pour une portée d’environ 3,5 m. Ces valeurs peuvent paraître contre-intuitives — une panne courte avec une grande hauteur — mais elles répondent à des configurations de charges spécifiques que seul l’abaque permet de trancher.
| Élément | Sections commerciales courantes | Portée indicative | Matériau |
|---|---|---|---|
| Chevron léger | 45 × 70 mm | Portées courtes, charges légères | Résineux massif |
| Chevron courant | 60 × 80 mm / 60 × 100 mm / 75 × 100 mm / 80 × 120 mm | Usage résidentiel standard | Résineux massif |
| Panne courte | 70 × 250 mm / 70 × 300 mm | ~3,5 m | Résineux massif |
| Panne longue | 100 × 220 mm / 120 × 240 mm | ~6,5 m | Résineux massif |
| Panne intermédiaire | 75 × 175 mm | Portées moyennes | Résineux massif |
| Arbalétrier / Entrait / Poinçon | 140 × 220 mm / 160 × 250 mm | Fermes 6 à 8 m de large | Résineux massif |
| Éléments lamellé-collé | Sections réduites possibles | Grandes portées | Lamellé-collé GL |
Avantages, limites et erreurs à éviter avec les abaques de charpente bois
Les abaques de charpente bois sont rapides, gratuits et intègrent les vérifications complexes (flambement, déversement, fluage). Leurs limites sont réelles : inapplicables aux configurations atypiques, non substituables au calcul réglementaire pour un permis de construire, et sources d’erreurs graves en cas de confusion d’unités ou d’oubli des charges climatiques.
- ✅ Lecture directe sans calcul complexe, résultat immédiat
- ✅ Outils disponibles gratuitement (SINBPLA, CODIFAB, Valleeducousin.fr)
- ✅ Couvrent tous les éléments courants : chevrons, pannes, arbalétriers, solives
- ✅ Intègrent déjà flambement, déversement, cisaillement et fluage
- ✅ Différenciés selon matériau, nombre d’appuis et configuration
- ✅ Conformes aux Eurocodes EC5 et au NF DTU 31.1
- ❌ Inapplicables aux géométries complexes ou charges exceptionnelles
- ❌ Ne remplacent pas le bureau d’études pour la garantie décennale
- ❌ Risque d’effondrement si la lecture des unités est incorrecte
- ❌ Charges inférieures à 30 daN/m hors plage, non affichées
- ❌ Abaques non interchangeables entre bois massif et lamellé-collé
- ❌ Charges climatiques (neige, vent) souvent sous-estimées ou oubliées
Deux erreurs critiques reviennent systématiquement sur les chantiers. La première : confondre portée totale et portée libre entre appuis, ce qui conduit à sous-dimensionner la pièce. La seconde : négliger les charges de neige et de vent, qui peuvent doubler les sections nécessaires en zone montagne ou en zone de vent fort. Un abaque lu correctement avec des données d’entrée fausses donne un résultat faux — et une structure dangereuse.
Des sections trop faibles, résultant d’une mauvaise lecture d’abaque, peuvent provoquer un effondrement de la charpente. Pour toute maison individuelle, faites valider votre dimensionnement par un charpentier professionnel ou un bureau d’études structure avant toute mise en œuvre.
Conclusion : passez à l’action avec vos abaques de charpente bois
Les abaques de charpente bois ne sont pas des outils réservés aux ingénieurs — ils sont conçus pour être utilisés sur le terrain, par des artisans et des auto-constructeurs qui savent ce qu’ils font. Trois actions concrètes pour démarrer : téléchargez le Guide Structure Bois SINBPLA en PDF gratuit, identifiez précisément votre portée libre (pas votre longueur totale), et calculez votre charge totale avec la formule G + (Pn × 1,2) avant d’ouvrir le moindre tableau. Une fois votre section lue dans l’abaque, choisissez la dimension commerciale immédiatement supérieure et appliquez une majoration de 10 à 20 %. Pour une charpente de maison individuelle, cette vérification par abaque reste une étape de pré-dimensionnement : un charpentier ou un bureau d’études doit valider le résultat final avant la pose.
Questions frequemment posees
Comment lire un abaque de dimensionnement pour chevrons ?
Repérez la colonne correspondant à votre portée libre (en cm) et la ligne correspondant à la charge totale (en daN/m²). La case d’intersection indique la section minimale à adopter. La règle empirique de départ est 1 mètre de portée = 5 cm de hauteur de chevron, mais l’abaque affine ce résultat selon la charge réelle et l’entraxe.
Quelle est la section standard d’un chevron de charpente ?
Les sections courantes de chevrons vont de 45 × 70 mm pour les portées courtes et charges légères, à 60 × 80 mm ou 60 × 100 mm pour un usage standard. Pour des portées plus importantes, on monte à 85 × 60 mm ou davantage. La section exacte dépend toujours de la portée libre, de l’entraxe et de la charge totale appliquée.
Comment calculer la charge totale à entrer dans un abaque de charpente ?
La charge totale de toiture se calcule en additionnant les charges permanentes (G, poids propre de la couverture) et les charges saisonnières (neige, vent) multipliées par un coefficient de 1,2. Elle s’exprime en daN/m² pour les surfaces ou en daN/ml pour les éléments linéaires. Les abaques ne couvrent généralement pas les charges inférieures à 30 daN/m.
Quelle section de panne choisir pour une portée de 6,5 mètres ?
Pour une portée d’environ 6,5 m, les sections de panne recommandées sont 100 × 220 mm ou 120 × 240 mm. Pour des portées plus courtes autour de 3,5 m, des sections de 70 × 250 mm ou 70 × 300 mm sont couramment utilisées. Ces valeurs restent indicatives et doivent être confirmées selon la charge réelle et l’entraxe retenu.
Un abaque de charpente remplace-t-il le calcul d’un bureau d’études ?
Non. Les abaques constituent un outil d’estimation intermédiaire entre la règle empirique et le logiciel de calcul professionnel. Pour tout ouvrage structurel important, le calcul selon les Eurocodes EC5 et le NF DTU 31.1 par un professionnel reste obligatoire. Les abaques sont utiles pour une vérification rapide sur chantier ou une première orientation en phase de conception.
Quelles normes encadrent le dimensionnement de la charpente bois en France ?
Le dimensionnement de la charpente bois est encadré par la norme NF DTU 31.1 « Charpente en bois », qui définit les spécifications de calcul, de construction et de mise en œuvre. Les calculs de résistance s’appuient sur l’Eurocode 5 (EC5), norme européenne dédiée aux structures en bois. Ces deux référentiels sont complémentaires et s’appliquent à toute construction neuve ou rénovation structurelle.
