Le carrelage sur placo se colle, il ne se cheville pas : les chevilles servent à fixer des objets (meuble, miroir, barre, accessoires) à travers le carrelage. Il faut des chevilles pour matériaux creux (Molly, à bascule, chevilles universelles à nœud) dont la longueur couvre l’épaisseur du placo plus celle du carrelage et de la colle. En BA13, une cheville courante porte de l’ordre de 10 à 25 kg selon le modèle (voir la notice), et au-delà, lavabo suspendu ou meuble lourd, il faut un renfort derrière la plaque.
Percer un mur carrelé sur placo pose deux problèmes : traverser la faïence sans l’éclater, puis ancrer la cheville dans un support creux et peu résistant. Pour un chantier plus large qui demande un artisan et un projet de devis travaux, le choix des fixations doit être prévu dès la conception.
Pourquoi choisir les bonnes chevilles pour carrelage sur placo ?
Une plaque de plâtre BA13 ne fait que 12,5 mm d’épaisseur, avec du vide derrière. Une cheville béton classique, qui travaille par expansion contre la matière, n’y trouve presque rien à serrer : elle tourne dans le trou ou s’arrache au premier effort.
Les chevilles pour matériaux creux contournent le problème en se déployant derrière la plaque. Elles reportent l’effort sur une surface plus large, ce qui permet de suspendre des charges raisonnables en toute sécurité.
Un mur en plaques de plâtre ne doit pas porter seul des charges lourdes et permanentes (lavabo suspendu, meuble haut garni, chauffe-eau, grand miroir). Elles se fixent sur des montants, sur une plaque de renfort ou sur un bâti-support prévu avant la pose du carrelage. Pour habiller un tuyau ou créer un caisson, voyez aussi comment faire un coffrage placo, mais pour une charge lourde, c’est un renfort qu’il faut prévoir.
Avec du carrelage, une difficulté s’ajoute : la cheville doit traverser le carreau et la couche de colle avant d’atteindre la plaque. Sur un mur faïencé, l’épaisseur à serrer passe ainsi de 12,5 mm à 20 ou 25 mm, et une Molly prévue pour BA13 seul ne se déploiera pas correctement.
Une pose bâclée a des conséquences visibles : carreau fendu au perçage, cheville qui tourne dans le vide, plaque écrasée par un serrage excessif. Comme les micro-fissures sur enduit, ces petits défauts finissent par s’élargir avec le temps et les sollicitations.
Les défis spécifiques du carrelage sur placo
Trois points rendent la fixation sur un mur carrelé en plaques de plâtre plus délicate qu’ailleurs :
- Un carreau dur sur un support tendre. Il faut percer l’émail et la céramique sans percussion, puis ne pas élargir le trou dans le plâtre, beaucoup plus tendre.
- Une épaisseur à serrer plus grande. Carreau, colle et plaque s’additionnent : la longueur utile de la cheville doit correspondre à cette épaisseur totale.
- L’humidité des pièces d’eau. Un trou mal rebouché autour de la cheville laisse entrer l’eau derrière le carrelage. En salle de bains, on termine toujours par un point de mastic silicone sanitaire.

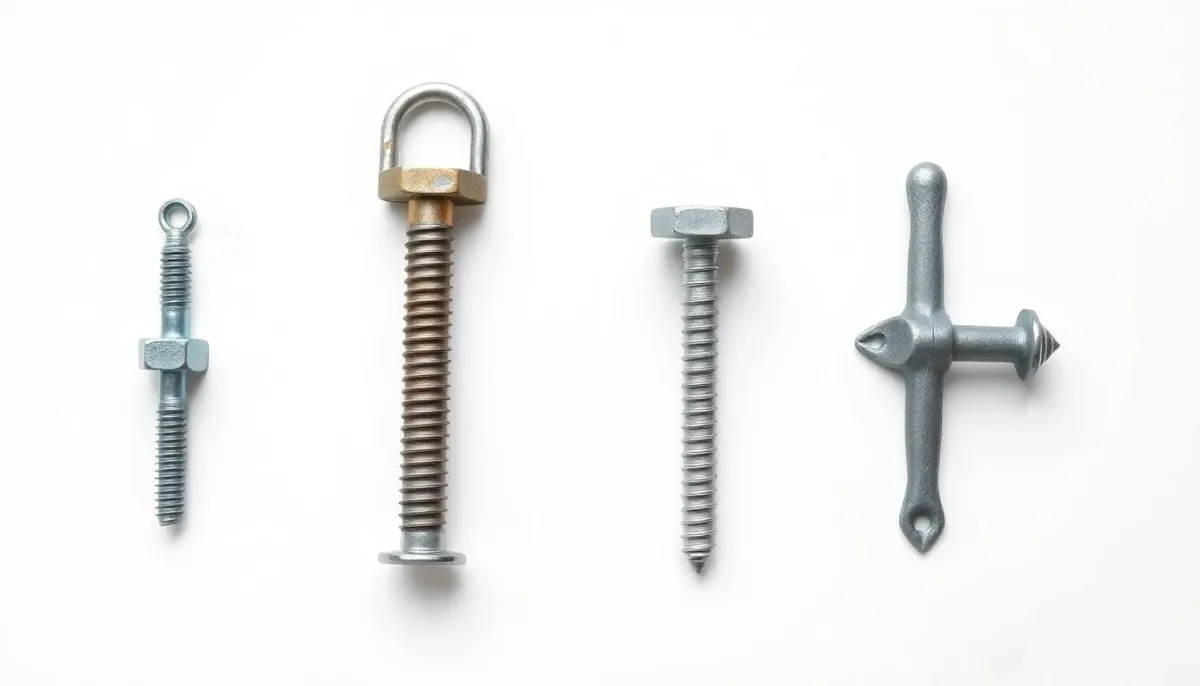

Types de chevilles pour carrelage sur placo : comparatif complet
Quatre familles de chevilles conviennent : les chevilles métalliques à expansion (Molly), les chevilles à bascule, les chevilles universelles en nylon qui forment un nœud derrière la plaque, et les versions inox ou zinguées pour les pièces humides.
| Type de cheville | Système de fixation | Ordre de grandeur en BA13 (voir notice) | Adaptation optimale |
|---|---|---|---|
| Molly | Douille métallique qui se replie en « parapluie » derrière la plaque au serrage | Environ 10 à 25 kg selon diamètre et longueur | Accessoires, étagère légère, miroir moyen ; choisir la longueur selon carreau + colle + plaque |
| À bascule | Barrette ou ailes qui basculent à plat derrière la plaque | Souvent les valeurs les plus élevées en plaque simple | Charges moyennes, fixation au plafond, épaisseurs variables |
| Universelle nylon (à nœud) | Se vrille et forme un nœud derrière la plaque, ou s’expanse en matériau plein | Charges légères à moyennes | Porte-serviettes, distributeurs, petits accessoires |
| Version pièces humides | Mêmes mécanismes, vis et pièces en inox ou zinguées | Identique au modèle de base | Salle de bains, douche, cuisine : évite les coulures de rouille sur la faïence |
Les charges indiquées sur les emballages sont des charges recommandées par cheville, dans un support précis (par exemple plaque de 12,5 mm) et pour un sens d’effort donné. Elles chutent si l’objet tire vers l’avant (étagère profonde, barre d’appui) plutôt que vers le bas. Pour une charge importante, multipliez les points de fixation et espacez-les plutôt que de pousser une seule cheville à sa limite.
Cheville Molly : installation et capacité
La Molly est une douille métallique fendue : au serrage de la vis, ses lamelles se replient et forment une collerette derrière la plaque. Elle reste en place quand on dévisse, ce qui permet de démonter l’objet. Chaque modèle correspond à une plage d’épaisseur serrable, indiquée sur la boîte.
Sur carrelage, c’est le point clé : pour un mur en BA13 avec 8 mm de faïence et 3 à 5 mm de colle, il faut une Molly prévue pour environ 20 à 26 mm, pas 12,5 mm. Notre guide sur la taille de cheville Molly pour BA13 détaille les longueurs courantes.
Cheville à bascule : ailes pivotantes
La barrette métallique, ou les ailes à ressort, passent par le trou puis se mettent à plat derrière la plaque. Elles répartissent l’effort sur une grande surface et s’adaptent à des épaisseurs variables, ce qui les rend pratiques sur un mur carrelé.
Leurs limites : un trou plus gros dans le carreau (souvent 10 à 14 mm) et, pour les modèles à barrette simple, la perte de la pièce arrière si l’on dévisse. Les versions récentes à barrette fixée sur une tige plastique évitent ce défaut.
Cheville à expansion : système classique
Les chevilles nylon à expansion classiques sont conçues pour les matériaux pleins et tiennent mal dans le plâtre seul. Les chevilles dites universelles, elles, se vrillent en nœud derrière une plaque creuse et conviennent aux charges légères.
Pour tout ce qui dépasse un accessoire de quelques kilos, préférez une Molly ou une bascule.
Cheville spécialisée pour milieux humides
En salle de bains, choisissez des vis et des chevilles en inox, ou au minimum zinguées. Une vis ordinaire rouille et laisse une coulure brune sur les joints et la faïence.
Après serrage, appliquez un point de silicone sanitaire autour de la tête de vis ou sous la platine de l’accessoire pour empêcher l’eau de s’infiltrer derrière le carrelage.
Charges maximales supportées : guide de sélection par épaisseur de placo
La capacité d’une cheville dépend du modèle, du sens de l’effort et surtout de ce qu’il y a derrière : plaque simple, plaque doublée, ou montant métallique. Les fourchettes ci-dessous sont des ordres de grandeur pour des charges tirant vers le bas ; seule la notice du fabricant fait foi.
| Support | Molly | Bascule | Universelle nylon | Usage recommandé |
|---|---|---|---|---|
| BA10 (9,5 mm) | Faible | Faible | Très faible | ❌ Accessoires légers seulement |
| BA13 (12,5 mm) | Environ 10 à 25 kg | Jusqu’à 25 à 30 kg environ pour les meilleurs modèles | Quelques kilos à une dizaine de kilos | ✓ Accessoires, miroir, étagère légère |
| BA15 / BA18 | Un peu plus qu’en BA13 | Un peu plus qu’en BA13 | Légère hausse | ✓ Plaques plus rigides, cloisons de qualité |
| Double BA13 (25 mm) | Nettement supérieur (Molly longue) | Nettement supérieur | Hausse modérée | ✓ Meubles moyens, sous réserve de la notice |
| Renfort bois ou métal derrière | Vis à bois ou fixation dans le renfort : capacité définie par le renfort | ✓ Lavabo suspendu, meuble haut, chauffe-eau léger | ||
Pour les charges lourdes, la bonne réponse n’est pas une cheville plus grosse, mais un renfort : plaque de contreplaqué ou rail métallique fixé entre les montants avant la pose de la plaque, ou bâti-support pour lavabo et WC. Si la cloison est déjà fermée, on peut viser les montants (repérables tous les 40 ou 60 cm) ou ajouter un renfort par l’arrière ; voyez notre guide sur le renfort du placo pour charge lourde.
Pour dimensionner, pesez l’objet et ce qu’il portera (un meuble de salle de bains garni pèse vite le double de son poids à vide). Divisez par la charge recommandée d’une cheville, puis prenez une marge : exemple, un miroir de 12 kg avec des Molly données pour 10 kg chacune en BA13 demande au moins deux fixations, quatre pour être serein.
Poids du carrelage : ce que le placo peut recevoir
Avant même de penser aux fixations, le poids du carrelage lui-même compte. Ordres de grandeur, colle non comprise : faïence murale 10 à 20 kg/m², grès cérame de 8 à 10 mm d’environ 20 à 25 kg/m², pierre naturelle de 25 kg/m² à plus de 50 kg/m² selon l’épaisseur. Ajoutez 3 à 5 kg/m² de mortier-colle.
En pose collée sur plaques de plâtre, les fabricants et les règles de l’art (NF DTU 52.2) limitent le poids admissible, couramment autour de 40 kg/m² colle comprise selon le système, avec souvent une ossature plus serrée (entraxe de 40 cm). Vérifiez la documentation du fabricant de plaques avant de poser de la pierre ou du très grand format.
Guide étape par étape : installation des chevilles dans un mur carrelé sur placo
La méthode tient en quatre étapes : repérer et marquer, percer le carreau sans percussion, poser la cheville, serrer sans écraser. Le soin apporté au perçage fait la moitié du résultat.
Collez un morceau de ruban de masquage sur le carreau à l’endroit du trou : le foret ne glisse pas sur l’émail et le marquage reste visible. Utilisez un foret carrelage (pointe carbure en fer de lance) ou une mèche diamant pour le grès cérame, en rotation seule, jamais en mode percussion.
- ✅ Étape 1 : repérage et marquage
- Vérifier l’absence de câbles et de tuyaux (détecteur, alignement des prises et des robinets)
- Repérer les montants si possible et marquer les points au crayon sur le ruban de masquage
- Percer de préférence dans le carreau, à au moins 1 à 2 cm de son bord, plutôt que dans le joint qui s’effrite
- ✅ Étape 2 : perçage du carreau puis de la plaque
- Démarrer à vitesse lente, sans percussion, avec une pression modérée
- Pour le grès cérame, refroidir la mèche diamant (eau, pulvérisateur) et laisser l’outil travailler
- Une fois le carreau traversé, finir dans le plâtre sans forcer pour ne pas ovaliser le trou
- Respecter le diamètre indiqué sur la notice de la cheville
- ✅ Étape 3 : pose de la cheville
- Dépoussiérer le trou
- Vérifier que la longueur de la cheville correspond à l’épaisseur carreau + colle + plaque
- Enfoncer la Molly jusqu’à ce que sa collerette (et ses ergots anti-rotation) appuie sur le carreau, en tapotant doucement si besoin
- ✅ Étape 4 : serrage et contrôle
- Pour une Molly, serrer jusqu’à sentir une nette résistance, idéalement avec une pince à expansion qui déploie la cheville sans tourner dans le trou
- Éviter la visseuse à pleine puissance : elle écrase le plâtre et peut fendre le carreau
- Dévisser, poser l’objet, revisser ; la cheville ne doit ni tourner ni bouger
- En pièce humide, finir par un point de silicone sanitaire
Espacez les fixations de plusieurs centimètres pour que leurs zones d’appui ne se chevauchent pas, et restez à distance des bords de plaque.
Erreurs courantes à éviter : causes d’échec d’installation
Les échecs viennent presque toujours des mêmes erreurs : percussion sur le carreau, cheville trop courte, serrage excessif, charge trop lourde pour la plaque. Toutes s’évitent facilement.
- ✓ Foret carrelage ou diamant, sans percussion
- ✓ Ruban de masquage sur le point de perçage
- ✓ Cheville dont la longueur couvre carreau, colle et plaque
- ✓ Serrage progressif jusqu’à résistance nette
- ✓ Plusieurs fixations pour un objet lourd
- ✓ Renfort ou bâti pour les charges lourdes
- ❌ Percussion qui fait éclater le carreau
- ❌ Molly prévue pour BA13 seul sur un mur carrelé
- ❌ Visseuse à fond qui écrase le plâtre
- ❌ Cheville béton classique dans la plaque
- ❌ Perçage dans le joint, qui s’effrite
- ❌ Lavabo ou meuble lourd sur chevilles seules
❌ Erreur 1 : percer le carreau en percussion avec un foret béton
La percussion fait éclater l’émail et peut fendre le carreau entier, voire le décoller. Un foret béton usé glisse aussi sur la surface lisse et raye la faïence.
Un foret carrelage à pointe carbure coûte quelques euros, une mèche diamant un peu plus : c’est la dépense la plus rentable du chantier.
❌ Erreur 2 : serrer la vis trop fort
Au-delà du point de résistance, la collerette de la Molly s’enfonce dans le plâtre et l’écrase. La cheville perd son appui, se met à tourner et ne tient plus rien.
Serrez progressivement et arrêtez-vous dès que la résistance devient nette. Une pince à expansion pour Molly rend ce geste plus sûr.
❌ Erreur 3 : choisir une cheville trop courte
Sur un mur carrelé, une Molly calibrée pour 12,5 mm se déploie en partie dans la colle ou dans la plaque elle-même. Ses lamelles ne forment pas de collerette derrière, et la charge admissible s’effondre.
Mesurez l’épaisseur totale (carreau, colle, plaque), par exemple au fond d’un trou de prise ou de la découpe d’un robinet, et choisissez la plage d’épaisseur serrable correspondante.
❌ Erreur 4 : poser le carrelage sans la bonne colle ni la bonne plaque
Si c’est la pose du carrelage elle-même qui est en jeu, le support compte autant que les chevilles. En pièce humide, on utilise des plaques hydrofuges (type H1), un mortier-colle compatible avec les plaques de plâtre, souvent de classe C2 et idéalement déformable (S1), et un primaire si le fabricant le demande.
Dans les zones exposées aux projections (douche, pourtour de baignoire), un système de protection à l’eau sous carrelage (SPEC) est appliqué sur la plaque avant la colle.
❌ Erreur 5 : surcharger une cheville unique
Une cheville poussée à sa limite peut céder d’un coup, surtout si l’effort tire vers l’avant ou subit des chocs (barre d’appui, porte-serviettes sur lequel on s’appuie). L’objet tombe et arrache un morceau de carreau.
Répartissez la charge sur plusieurs fixations et, pour tout ce qui doit supporter le poids d’une personne (barre de maintien, siège de douche), fixez exclusivement dans un renfort ou un bâti prévu à cet effet.

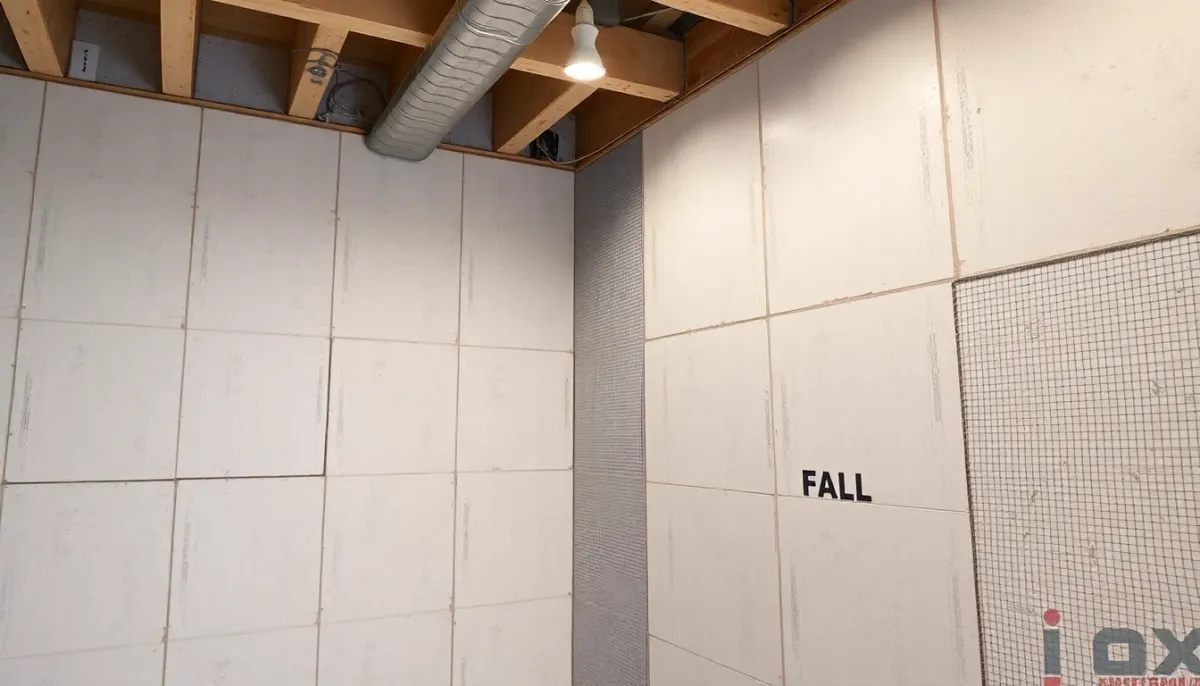

Préparation du placo avant carrelage : épaisseur minimale et renforcement
Si vous construisez la cloison ou le doublage avant de carreler, c’est le moment d’anticiper les fixations. Une fois le carrelage posé, ajouter un renfort coûte beaucoup plus cher.
| Épaisseur | Pour carreler | Usage recommandé | Fixations ultérieures |
|---|---|---|---|
| BA10 (9,5 mm) | À éviter | Rénovation légère, plafonds, cintrage | Très limitées |
| BA13 (12,5 mm) | Oui, dans les limites du fabricant | Standard en cloison et doublage ; H1 en pièce humide | Accessoires et charges légères à moyennes |
| BA15 / BA18 | Oui | Cloisons plus rigides, acoustiques ou haute dureté | Un peu meilleures |
| 2 × BA13 | Oui, support très stable | Salles de bains, murs recevant des meubles | Nettement meilleures |
La plaque de 9,5 mm est à éviter sous carrelage : trop souple, elle ne convient qu’aux usages légers. En BA13, respectez les prescriptions du fabricant (ossature, entraxe, poids maximal du carrelage), et en salle de bains, utilisez une plaque hydrofuge H1.
Avant de fermer la cloison, photographiez-la ouverte avec un mètre déroulé : vous saurez plus tard où passent les montants, les renforts et les réseaux. Notez aussi la hauteur des renforts prévus pour le meuble vasque, le miroir ou les barres.
Les renforts se posent entre les montants, à la hauteur des futurs équipements : traverse en bois, plaque de contreplaqué ou rail métallique fixé à l’ossature. Les fabricants de plaques proposent aussi des plaques haute dureté ou des plaques à fibres qui acceptent mieux les vis.
Pour un lavabo suspendu, un WC suspendu ou un meuble lourd, la solution prévue par les fabricants est un bâti-support autoportant ou un châssis fixé à l’ossature et au sol. La plaque de plâtre et le carrelage ne font alors qu’habiller le bâti, qui porte tout le poids.
Carrelage sur placo humide : protections et adhésifs spécialisés
En pièce humide, une plaque standard qui prend l’eau se ramollit et perd sa tenue, et le carrelage finit par se décoller. On utilise donc une plaque hydrofuge (H1, souvent repérable à son parement vert ou bleu selon les marques) et un mortier-colle adapté.
Dans les zones de douche et autour de la baignoire, la plaque hydrofuge ne suffit pas : elle résiste à l’humidité ambiante, pas au ruissellement. Un système de protection à l’eau sous carrelage (SPEC), avec bandes d’angle et manchettes autour des traversées, est appliqué avant la colle.
- ✅ Plaque hydrofuge H1 en pièce humide
- ✅ Mortier-colle compatible plaques de plâtre (souvent C2, idéalement S1)
- ✅ SPEC sous carrelage en zone de douche
- ✅ Joints époxy ou joints hydrofuges en zone exposée
- ✅ Ventilation efficace (VMC) pour évacuer la vapeur
- ❌ Placo standard en zone douche ou baignoire
- ❌ Plaque hydrofuge sans SPEC sous la douche
- ❌ Trous de fixation non rebouchés au silicone
- ❌ Absence de ventilation (condensation)
- ❌ Joints de silicone d’angle oubliés ou fissurés
Les trous de chevilles sont un point faible souvent oublié : chaque perçage traverse la protection à l’eau. En zone exposée, préférez fixer les accessoires hors des projections directes, et scellez chaque trou au silicone sanitaire.
Une douche à l’italienne ou une paroi de douche fortement arrosée sur plaques de plâtre ne se conçoit qu’avec des plaques adaptées et un système d’étanchéité complet, posés selon la notice du fabricant. En cas de doute, des panneaux de construction hydrofuges (type mousse polystyrène extrudé revêtue de mortier) ou un artisan carreleur offrent plus de garanties.
Foire aux questions : chevilles et carrelage sur placo
Les réponses courtes aux questions les plus fréquentes.
- Faut-il des chevilles pour poser le carrelage sur le placo ? Non. Le carrelage se colle avec un mortier-colle adapté aux plaques de plâtre. Les chevilles servent uniquement à fixer ensuite des objets à travers le carrelage.
- Quelle longueur de Molly sur un mur carrelé en BA13 ? Additionnez carreau, colle et plaque, souvent 20 à 26 mm au total, et choisissez une Molly dont la plage d’épaisseur serrable couvre cette valeur.
- Pourquoi les chevilles béton échouent-elles sur placo ? Elles travaillent par expansion contre une matière pleine. Dans une plaque de 12,5 mm avec du vide derrière, elles n’ont rien pour serrer et tournent ou s’arrachent.
- Peut-on percer dans le joint plutôt que dans le carreau ? C’est plus facile mais moins solide : le joint s’effrite et la collerette de la cheville s’y appuie mal. Percez dans le carreau, à 1 ou 2 cm du bord.
- Que faire pour un lavabo ou un meuble lourd ? Fixez-le dans un renfort placé entre les montants ou sur un bâti-support, jamais sur des chevilles dans la plaque seule.
Synthèse et bonnes pratiques pour les chevilles sur carrelage et placo
Réussir une fixation dans un mur carrelé en plaques de plâtre repose sur trois points : un perçage propre du carreau, une cheville adaptée à l’épaisseur totale, et une charge compatible avec la plaque ou reprise par un renfort.
Les critères à retenir :
- Type de cheville : Molly, bascule ou cheville universelle à nœud selon la charge ; jamais de cheville béton dans la plaque.
- Longueur : plage d’épaisseur serrable égale à carreau + colle + plaque.
- Charge : respecter la charge recommandée de la notice, multiplier les points, et prévoir un renfort pour tout ce qui est lourd.
- Perçage : ruban de masquage, foret carrelage ou mèche diamant, rotation sans percussion.
- Pièce humide : vis inox, point de silicone sur chaque trou, plaque H1 et SPEC sous le carrelage en zone de douche.
Avant d’acheter, notez : (1) le poids de l’objet chargé, (2) le sens de l’effort (vers le bas ou vers l’avant), (3) l’épaisseur totale carreau + colle + plaque, (4) la présence ou non d’un montant ou d’un renfort derrière. Avec ces quatre informations, le choix de la cheville et du nombre de fixations devient simple.
Prenez le temps de repérer les réseaux, de percer lentement et de serrer sans forcer. Et si la cloison n’est pas encore fermée, prévoyez dès maintenant les renforts des futurs équipements : c’est la solution la plus solide et la moins chère.
Questions fréquemment posées
Quel type de cheville choisir pour du carrelage sur placo ?
Une cheville pour matériaux creux : Molly métallique, cheville à bascule ou cheville universelle qui forme un nœud derrière la plaque. Sa longueur doit couvrir l’épaisseur du carreau, de la colle et de la plaque. Les chevilles béton classiques ne tiennent pas dans une plaque creuse.
Quelle est la charge maximale supportée par une cheville sur placo ?
En BA13, une Molly courante porte de l’ordre de 10 à 25 kg selon son diamètre et sa longueur, et les meilleures chevilles à bascule un peu plus, pour un effort vers le bas. La charge recommandée figure sur la notice du fabricant et baisse si l’objet tire vers l’avant. Au-delà, il faut un renfort ou un bâti.
Comment installer correctement une cheville sur placo pour carrelage ?
Repérez câbles et tuyaux, collez un ruban de masquage, percez le carreau avec un foret carrelage ou une mèche diamant sans percussion, au diamètre de la notice. Insérez la cheville, déployez-la en serrant progressivement jusqu’à résistance nette, sans visseuse à fond, puis scellez au silicone en pièce humide.
Peut-on poser du carrelage lourd sur du placo ?
Dans certaines limites. En pose collée, le poids admissible sur plaques de plâtre est encadré par les fabricants et la NF DTU 52.2, couramment autour de 40 kg/m² colle comprise selon le système, souvent avec une ossature à entraxe de 40 cm. Pour de la pierre épaisse ou du très grand format, vérifiez la documentation du fabricant ou choisissez un autre support.
Faut-il un adhésif ou mortier spécial pour carrelage sur placo ?
Oui : un mortier-colle compatible avec les plaques de plâtre (norme NF EN 12004), souvent de classe C2 et idéalement déformable S1, avec primaire si le fabricant le demande. En pièce humide, plaque hydrofuge H1, et en zone de douche, système de protection à l’eau sous carrelage. Respectez les temps de séchage de la notice avant jointoiement et mise en eau.
Quel est l’écartement recommandé entre les chevilles pour carrelage sur placo ?
Espacez les chevilles d’au moins une dizaine de centimètres pour que leurs zones d’appui ne se chevauchent pas, et restez à distance des bords de plaque. Le nombre de chevilles dépend de l’objet à fixer et de sa charge, pas de la surface carrelée : le carrelage lui-même est collé, pas chevillé.
