Le voyant orange clignotant sur une climatisation Hitachi signale un code défaut, sauf pendant le pré-chauffage (2-3 min) ou le dégivrage (5-10 min) où il est normal. Comptez le nombre de clignotements avant une pause : 12 indique un défaut de communication entre l’unité intérieure et extérieure, 2 un capteur de température intérieure. Si le clignotement persiste, coupez l’alimentation et vérifiez les connexions avant de contacter un professionnel.
Une climatisation Hitachi qui affiche un voyant orange clignotant déclenche souvent une inquiétude immédiate. Ce signal lumineux n’est pourtant pas toujours synonyme de panne grave : il peut s’agir d’un simple cycle de fonctionnement ou d’un code défaut précis. Comprendre la différence vous évite des frais inutiles et vous permet d’agir vite. Voici le décryptage complet de la climatisation hitachi voyant orange clignote, avec les solutions adaptées à chaque situation.
Que signifie le voyant orange clignotant sur une climatisation Hitachi ?
Le voyant orange clignotant sur une climatisation Hitachi est un code défaut indiquant que l’appareil s’est mis en sécurité suite à une anomalie. Le nombre de clignotements avant une pause constitue le code d’erreur à interpréter. Il ne s’agit pas toujours d’une panne : pendant le pré-chauffage (2 à 3 minutes) et le dégivrage (5 à 10 minutes), ce clignotement est normal.
Avant de démonter quoi que ce soit, observez le comportement de votre appareil. Si le voyant clignote quelques minutes au démarrage en mode chauffage, laissez le cycle se terminer. Si le clignotement persiste au-delà de 10 minutes ou se répète en boucle, consultez notre guide sur le diagnostic voyant orange fixe pour identifier la cause exacte.
La climatisation hitachi voyant orange clignote fonctionne comme un système d’autodiagnostic intégré. Chaque séquence de clignotements correspond à une anomalie spécifique que vous pouvez identifier vous-même.
Le clignotement orange pendant le pré-chauffage dure 2 à 3 minutes, tandis que le dégivrage s’étend de 5 à 10 minutes. Patientez avant de conclure à une panne.
Comment lire le code d’erreur de votre climatisation Hitachi ?
La lecture du code d’erreur dépend de la génération de votre appareil. Sur les gammes récentes (airHome, Primairy), le code alphanumérique s’affiche sur la télécommande (ex : E1, E5, F3). Sur les anciens modèles (Shirokuma, RPC, RAS avant 2015), comptez le nombre de clignotements de la LED orange avant la pause.
Notez toujours le code avant d’éteindre l’appareil ou de faire un reset. Un reset efface instantanément l’affichage du code erreur, ce qui complique le diagnostic. Photographiez la télécommande ou comptez les clignotements à plusieurs reprises pour confirmer la séquence.
Sur certains modèles, la télécommande affiche un code comme « error 012 00 » pour 12 clignotements. Ce format alphanumérique facilite l’identification, mais les anciens modèles exigent un comptage manuel précis.
| Code / Clignotements | Signification | Niveau d’urgence |
|---|---|---|
| E1 | Défaut communication UI/UE | 🟡 Moyen |
| E5 | Surchauffe compresseur | 🔴 Urgent |
| E7 | Surchauffe par obstruction aération | 🟡 Moyen |
| F3 | Défaut haute pression circuit frigorigène | 🔴 Urgent |
| E6 | Défaut thermistance | 🟡 Moyen |
| 2 clignotements | Capteur température intérieure défectueux | 🟡 Moyen |
| 4 clignotements | Défaut communication UI/UE | 🟡 Moyen |
| 10 clignotements | Erreur connexion câble / platine principale | 🟡 Moyen |
| 12 clignotements | Défaut communication ou moteur ventilateur extérieur | 🟡 Moyen |
| 14 clignotements | Erreur verrouillage ventilateur | 🔴 Urgent |
Sur les gammes récentes, l’application airCloud Go conserve l’historique des erreurs. Consultez-la avant tout reset pour retrouver le code même après extinction.
Les causes les plus fréquentes du clignotement orange
Les causes principales identifiées sont : le défaut de communication entre l’unité intérieure et extérieure (souvent 12 clignotements), les problèmes d’alimentation basse tension sur la carte électronique de l’unité extérieure, et les défauts de moteur de ventilateur. D’autres causes incluent les capteurs de température défectueux et les erreurs de connexion du câble.
La climatisation hitachi voyant orange clignote révèle dans la majorité des cas un souci électrique ou électronique, pas forcément mécanique. Les cartes des unités extérieures sont exposées aux intempéries, ce qui fragilise les composants avec le temps.
- Défaut de communication UI/UE : le câble de liaison entre les deux unités est mal serré, coupé ou oxydé. Ce défaut correspond souvent à 12 clignotements.
- Problèmes d’alimentation basse tension : les tensions 16V, 12V et 5V sur la carte électronique doivent être stables. Une chute de tension provoque des mises en sécurité aléatoires.
- Défaut moteur de ventilateur extérieur : sur certains modèles, 12 clignotements indiquent un ventilateur bloqué ou un moteur hors service.
- Capteur de température intérieure défectueux : 2 clignotements signalent ce problème, qui fausse les mesures et déclenche la sécurité.
- Erreur de connexion câble ou platine principale : 10 clignotements pointent un défaut de câblage ou une platine endommagée.
Le code 12 clignotements est ambigu : il désigne un défaut de communication pour certains modèles, un moteur de ventilateur extérieur pour d’autres. Vérifiez les deux pistes avant de remplacer une pièce.
Diagnostic pas à pas : comment identifier la panne ?
Le diagnostic commence par la notation du code d’erreur, puis l’ouverture du carter de l’unité extérieure pour observer les LED de la carte électronique. Vérifiez ensuite le serrage des connexions UE-UI, l’état des fusibles, et mesurez les tensions d’alimentation (16V, 12V, 5V) sur les points tests. Testez les composants suspects comme le condensateur C116.
Un diagnostic méthodique vous évite de remplacer des pièces inutilement. Les retours d’expérience montrent que des mesures sans dessouder les composants peuvent induire en erreur. Prenez le temps de vérifier chaque élément dans l’ordre.
- Noter le code erreur : photographiez ou écrivez le nombre de clignotements avant d’éteindre l’appareil.
- Consulter l’application airCloud Go si votre modèle est compatible : l’historique des erreurs reste accessible après un reset.

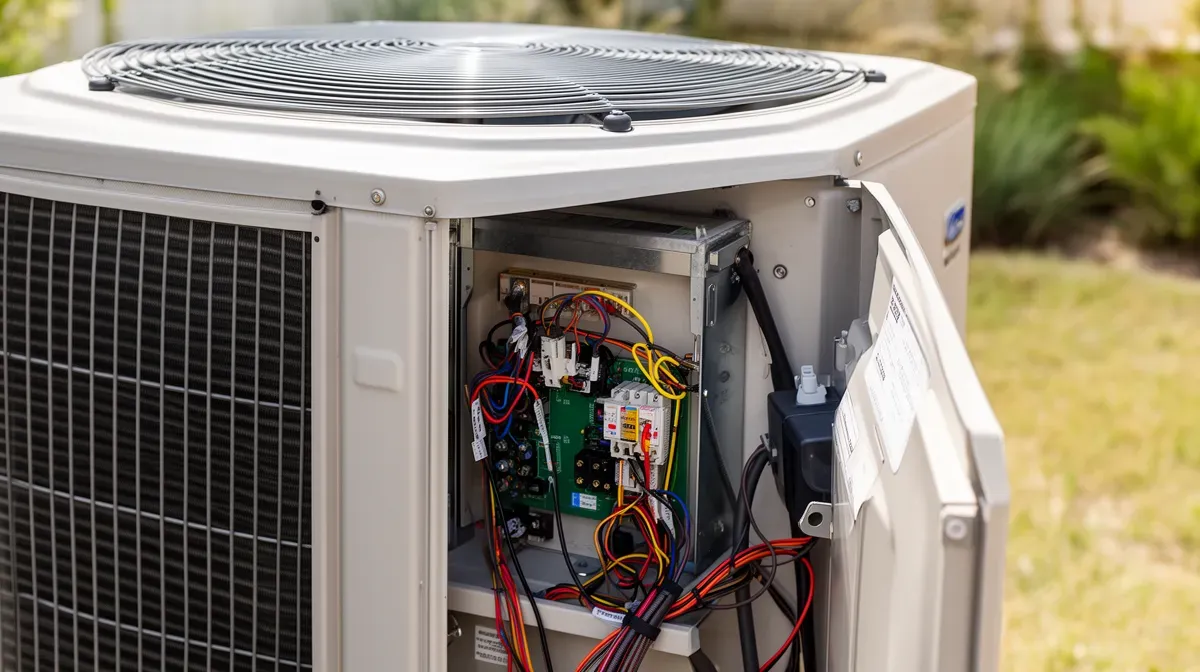

- Ouvrir le carter de l’unité extérieure : observez la LED LD301 sur la carte électronique. Son comportement renseigne sur l’état de l’alimentation.
- Vérifier les connexions UE-UI : contrôlez le serrage du câble signal 4 fils sur les deux unités.
- Contrôler les fusibles : un fusible grillé coupe l’alimentation et provoque des codes défauts.
- Mesurer les tensions : vérifiez la présence du 230V à l’arrivée, puis les tensions secondaires 16V, 12V et 5V sur les points tests, en utilisant le point test 0V comme masse.
- Tester les composants suspects : le condensateur C116 (470 µF 25V) doit être mesuré. Une valeur de 411 µF indique un composant défectueux à remplacer.
- Vérifier les diodes Zener : la ZD101 est souvent impliquée dans les pannes d’alimentation basse tension.
- Nettoyer les filtres : si le code E7 s’affiche, un filtre obstrué suffit à déclencher la sécurité.
Le condensateur C116 de 470 µF 25V est un suspect récurrent. Une mesure à 411 µF confirme son vieillissement : son remplacement règle souvent le problème d’alimentation.
Réparer ou remplacer : avantages et inconvénients des solutions
La réparation de la carte électronique (remplacement de condensateurs, diodes Zener) est possible et économique, comme le démontrent plusieurs retours d’expérience. Cependant, si le compresseur est hors service, le remplacement complet de la climatisation est nécessaire. Les cartes électroniques extérieures sont vulnérables aux intempéries, ce qui explique de nombreuses pannes.
Avant de choisir, évaluez l’âge de votre appareil et l’ampleur du défaut. Une carte électronique réparable coûte moins cher qu’une unité neuve, mais un compresseur HS rend toute réparation illusoire.
- ✅ Coût limité : quelques euros pour un condensateur ou une diode Zener
- ✅ Intervention rapide si vous maîtrisez la soudure électronique
- ✅ Prolonge la durée de vie de l’appareil sans changer l’installation
- ✅ Pièces détachées disponibles pour les cartes Hitachi
- ❌ Diagnostic parfois trompeur si les mesures sont faites sans dessouder les composants
- ❌ Risque électrique réel sur une carte sous tension 230V
- ❌ Compresseur HS : aucune réparation possible, remplacement obligatoire
- ❌ Cartes extérieures exposées aux intempéries, risque de récidive
Si votre climatisation hitachi voyant orange clignote affiche un code lié au compresseur (E5 par exemple), ne tentez pas de réparation hasardeuse. Le remplacement complet devient alors la seule option viable.
Quand faire appel à un professionnel ?
Faites appel à un technicien habilité si le code erreur revient après un reset, si vous n’êtes pas à l’aise avec les mesures électroniques, ou si le code indique une surchauffe compresseur (E5) ou un défaut haute pression (F3). Les interventions sur le circuit frigorifique R32 nécessitent obligatoirement un professionnel certifié.
Le fluide frigorigène R32 est inflammable et sous pression. Toute manipulation du circuit frigorifique sans certification expose à des risques graves. Ne touchez jamais aux vannes ou aux raccords de fluide.
Les cas suivants justifient l’intervention d’un spécialiste :
- Code erreur persistant après un reset de 60 secondes
- Codes de surchauffe compresseur (E5) ou haute pression (F3)
- Intervention nécessaire sur le circuit frigorifique R32
- Manque de compétences en électronique ou de matériel de mesure
- Doute sur l’interprétation du code, notamment le code 12 ambigu
Un technicien habilité dispose des outils de diagnostic adaptés et des pièces d’origine Hitachi. Son intervention garantit une réparation conforme et sécurisée.
Conclusion : agissez méthodiquement face au voyant orange
Le voyant orange clignotant de votre climatisation Hitachi n’est pas une fatalité. Commencez par distinguer un cycle normal (pré-chauffage 2 à 3 minutes, dégivrage 5 à 10 minutes) d’un code défaut. Notez le nombre de clignotements ou le code alphanumérique avant toute manipulation. Vérifiez les connexions, les fusibles et les tensions 16V, 12V, 5V sur la carte électronique. Testez les composants suspects comme le condensateur C116 (470 µF 25V). Si le code persiste après reset ou implique le compresseur ou le circuit frigorifique, contactez un professionnel certifié. Vous éviterez ainsi des réparations coûteuses et prolongerez la durée de vie de votre installation.
Questions frequemment posees
Que signifie 12 clignotements sur une climatisation Hitachi ?
12 clignotements indiquent un défaut de communication entre l’unité intérieure et extérieure. Vérifiez les connexions entre les deux unités et la tension d’alimentation sur la carte électronique.
Combien de temps dure le pré-chauffage d’une climatisation Hitachi ?
Le pré-chauffage dure 2 à 3 minutes, pendant lesquelles le voyant orange clignote normalement. Si le clignotement persiste au-delà de 10 minutes, il s’agit probablement d’un code défaut.
Comment réinitialiser une climatisation Hitachi après un code erreur ?
Coupez l’alimentation électrique de l’appareil pendant 10 minutes, puis remettez-le sous tension. Si le voyant orange clignote toujours, le problème persiste et nécessite un diagnostic plus approfondi.
Pourquoi le voyant orange clignote-t-il en mode chauffage ?
En mode chauffage, le voyant orange clignote pendant le pré-chauffage (2-3 min) et le dégivrage (5-10 min). Ces cycles sont normaux et permettent à l’appareil de fonctionner efficacement.
Quel est le code erreur pour un problème de moteur de ventilateur ?
Sur certains modèles Hitachi, 12 clignotements peuvent indiquer un problème de moteur de ventilateur du groupe extérieur. Le code 14 clignotements correspond à une erreur de verrouillage du ventilateur.
Est-ce que je peux réparer moi-même une climatisation Hitachi avec un voyant orange clignotant ?
Certaines causes simples comme un fil débranché ou un condensateur défectueux peuvent être réparées soi-même. Cependant, pour les défauts électroniques complexes, il est recommandé de faire appel à un professionnel qualifié.
