Une plaque BA13 seule tient mal à l’arrachement : avec une cheville métallique à expansion, retenez une quinzaine de kilos par point quand la charge tire vers l’avant, davantage quand elle pèse vers le bas, et lisez toujours la notice de la cheville. Au-delà de 30 daN par point, le NF DTU 25.41 impose un renvoi à l’ossature, ce qui suppose un véritable renfort placo charge lourde pour les objets lourds. Repérez les montants, multipliez les points et ne percez jamais en percussion.
Le BA13 est partout : cloisons, doublages, salles de bain. Sa résistance à l’arrachement reste pourtant mal comprise, et un miroir ou une étagère qui tombe en est souvent la conséquence.
Les règles sont pourtant simples : distinguer le sens de l’effort, choisir une cheville adaptée, et savoir à partir de quand la plaque ne suffit plus et qu’il faut s’appuyer sur l’ossature.
Ce que le BA13 peut supporter à l’arrachement
Le BA13 (12,5 mm d’épaisseur réelle) n’a pas de capacité propre : tout dépend de la cheville, du nombre de points et du sens de l’effort. Avec des chevilles métalliques à expansion correctement posées, une quinzaine de kilos par point en arrachement et environ 30 kg par point quand la charge pèse le long du mur sont des ordres de grandeur prudents.
Le seuil réglementaire, lui, est clair : au-delà de 30 daN (environ 30 kg) par point, le NF DTU 25.41 demande un renvoi de la charge à l’ossature de la cloison. Les chevilles adaptées aux supports pleins, comme le scellement chimique, ne remplacent pas cette règle dans une cloison creuse.
Pourquoi cette faiblesse ? Le BA13 est un cœur de plâtre pris entre deux cartons. Il résiste bien à la compression dans son plan, mais le plâtre supporte mal la traction et le poinçonnement : quand une fixation tire perpendiculairement au mur, c’est un petit cône de plâtre qui travaille, et le carton ne compense pas.
Distinguer arrachement et cisaillement est donc la base. En cisaillement, la charge pèse vers le bas le long du mur (un tableau sur un crochet). En arrachement, elle tire vers l’avant (le haut d’une étagère chargée qui bascule, un meuble suspendu profond).
Arrachement et cisaillement ne se valent pas. Une fixation qui tient bien un cadre plaqué contre le mur peut céder sous une étagère profonde, car le porte-à-faux transforme le poids en effort d’arrachement sur les vis du haut. Le NF DTU 25.41 limite d’ailleurs ce moment de renversement à 30 daN·m par charge localisée avant d’exiger un renfort.
Quelle fixation choisir selon le poids à accrocher sur BA13 ?
Trois plages guident le choix : jusqu’à environ 10 kg, une fixation légère suffit ; de 10 à 30 kg par point, il faut des chevilles à expansion métalliques et plusieurs points ; au-delà de 30 kg par point, la charge doit être reprise par l’ossature ou un renfort, conformément au NF DTU 25.41.
Les chevilles Molly fonctionnent par expansion derrière la plaque : au serrage, leurs ailettes se replient en étoile et répartissent l’effort sur une surface bien plus large que le trou. Leur expansion complète, idéalement avec une pince à expansion, conditionne toute leur tenue.
La taille de la Molly se choisit d’après l’épaisseur à traverser : la plage de serrage indiquée sur l’emballage doit inclure 12,5 mm pour une plaque simple, 25 mm pour une double plaque, plus l’épaisseur éventuelle du carrelage. Notre guide sur la taille de cheville Molly pour BA13 détaille les références courantes.
Visser directement dans un montant métallique, avec une vis autoperceuse adaptée, offre une tenue bien supérieure à une fixation dans le vide entre deux montants. Les montants sont généralement espacés de 60 cm, parfois 40 cm.
| Poids à accrocher | Type de fixation recommandée | Diamètre / Longueur | Espacement entre fixations | Référence |
|---|---|---|---|---|
| Jusqu’à 10 kg environ | Crochet X à clous, cheville plastique ou autoforeuse pour plaque de plâtre | Selon notice | Non critique | Notice du fabricant de la cheville |
| 10 à 15 kg | Cheville Molly métallique, au moins deux points | Plage de serrage incluant 12,5 mm | Points bien écartés (40 cm environ) | Notice du fabricant de la cheville |
| 15 à 30 kg | Plusieurs chevilles métalliques, ou vissage dans un montant | Plage de serrage incluant 12,5 mm | Points bien écartés (40 cm environ) | NF DTU 25.41 (30 daN par point maximum) |
| Au-delà de 30 kg par point | Renvoi obligatoire à l’ossature ou renfort | Vis dans montant ou renfort bois ou métal | Selon entraxe des montants (60 cm en général) | NF DTU 25.41 |
Écarter les points de fixation évite de concentrer les contraintes dans une petite zone de plâtre. Deux chevilles trop proches sollicitent le même morceau de plaque, qui peut se rompre entre elles même si chaque cheville reste dans ses limites.
Avantages et limites du BA13 pour les fixations murales lourdes
Le BA13 couvre l’essentiel des besoins domestiques courants (cadres, miroirs moyens, petites étagères) avec des chevilles adaptées. Ses limites, fragilité du plâtre sous traction, sensibilité à l’humidité, risque de fissuration autour du trou, imposent de choisir la fixation avant de percer.
- ✅ Matériau standard des cloisons et doublages : ses règles de fixation sont bien connues
- ✅ Charges légères et moyennes faciles à reprendre avec les bonnes chevilles
- ✅ Accepte plusieurs types de fixations (crochets, chevilles à expansion, vis dans montant)
- ✅ Léger (environ 9 kg/m²) et facile à percer sans outillage spécial
- ✅ Variantes : hydrofuge H1 pour pièces humides, Placoflam contre le feu (environ 10,6 kg/m²), plaques très haute dureté type Habito annoncées pour 20 kg par point avec une simple vis à bois de 5 mm
- ✅ Le NF DTU 25.41 donne des seuils clairs pour les charges suspendues
- ✅ Renvoi à l’ossature ou renfort possible pour dépasser 30 kg par point
- ❌ Plâtre fragile sous effort prolongé : de la poudre blanche autour d’une fixation est un premier signal d’alarme
- ❌ Sensibilité à l’humidité : le BA13 standard perd en tenue s’il est mouillé

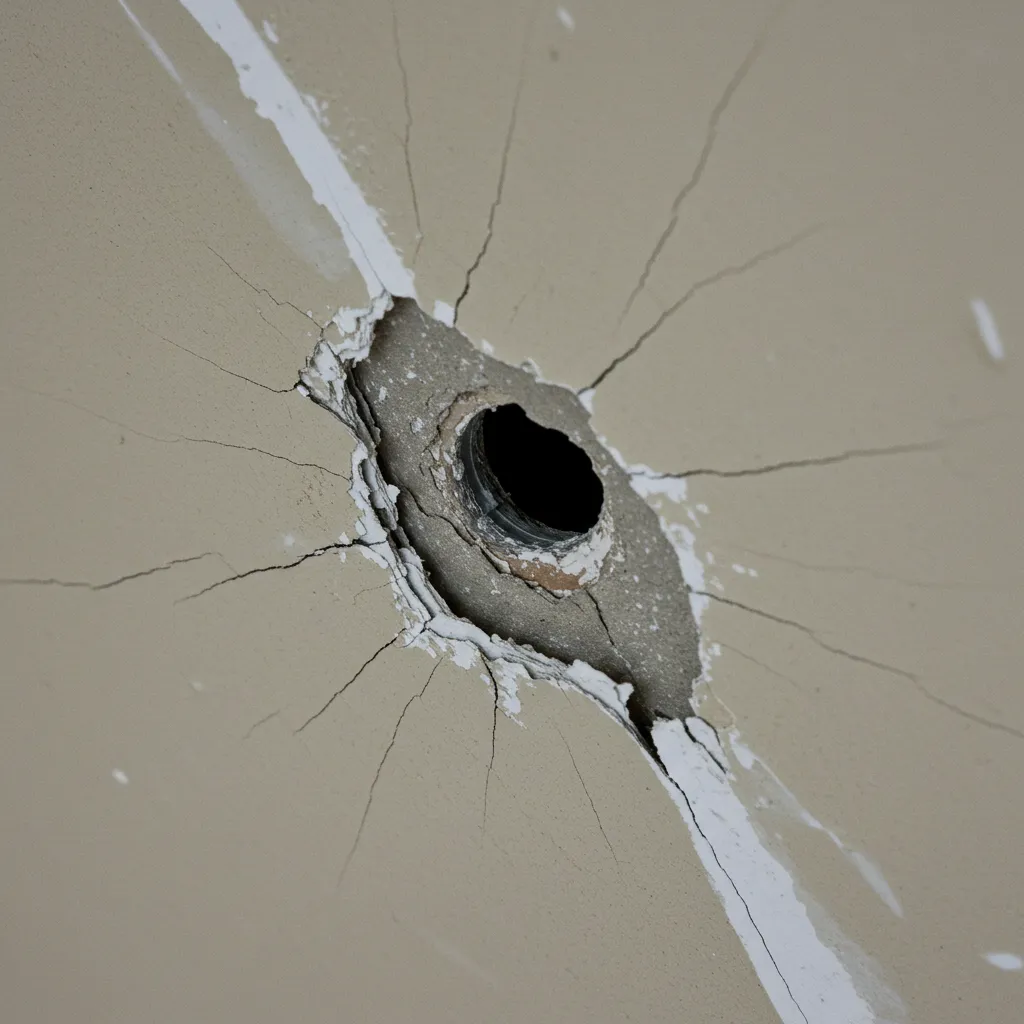

- ❌ Fissures en étoile autour du trou : fixation en surcharge
- ❌ Les à-coups (porte qui claque, objet qu’on tire) s’ajoutent à la charge statique
- ❌ Cloison qui fléchit si l’ossature est mal dimensionnée
- ❌ Aucune marge si l’objet pèse exactement la capacité annoncée de la cheville
Pour les objets lourds ou en fort porte-à-faux (meuble de salle de bain, chauffe-eau, téléviseur sur bras articulé), la plaque ne doit jamais travailler seule. On visse dans un renfort bois ou métal posé entre les montants, ou on utilise un bâti-support dédié.
Protocole de vérification avant toute fixation sur BA13
Avant de percer, trois vérifications rapides permettent de situer l’ossature : appui à la main, tapotement et aimant ou détecteur de montants. Ajoutez la recherche des gaines électriques et des tuyaux, indispensable avant tout perçage.
Un aimant puissant glissé lentement sur le mur s’accroche sur les têtes de vis qui fixent la plaque aux montants : les points alignés verticalement révèlent un montant. Un son creux au tapotement indique le vide entre deux montants, zone à réserver aux charges légères ou aux chevilles à expansion.
- Test tactile : appuyez fermement avec la paume à plusieurs endroits. Une cloison qui fléchit nettement signale une ossature peu rigide, à éviter pour les charges importantes.
- Test acoustique : tapotez avec l’articulation de l’index. Un son mat indique la proximité d’un montant ; un son creux révèle le vide entre deux montants.
- Test magnétique : glissez un aimant néodyme verticalement. Marquez au crayon chaque point où il s’accroche (les vis de fixation) : les alignements correspondent aux montants.
- Repérage des réseaux : passez un détecteur de câbles et évitez les zones à l’aplomb des prises et interrupteurs, où descendent souvent les gaines.
- Contrôle après pose : tirez fermement à la main sur la fixation avant d’accrocher l’objet, puis vérifiez quelques jours plus tard l’absence de poudre blanche, de fissure ou de déformation du carton.
(1) Aimant ou détecteur pour repérer les montants, (2) tapotement pour confirmer les zones pleines et vides, (3) détecteur de câbles avant de percer. Cela prend quelques minutes. Après pose, une traction franche à la main révèle une Molly mal expandée avant qu’un objet ne tombe.
Erreurs fréquentes : quand la résistance du BA13 à l’arrachement est surestimée
Les chutes d’objets sur cloison en plaques de plâtre ont presque toujours les mêmes causes : une cheville mal choisie ou mal posée, un nombre de points insuffisant, ou une confusion entre arrachement et cisaillement.
- Molly mal expandée : si les ailettes ne se sont pas repliées complètement derrière la plaque, la cheville tourne ou ressort sous charge. La pince à expansion évite ce défaut.
- Mauvaise plage de serrage : une Molly prévue pour une plaque simple, posée dans une double plaque, ne s’expanse pas.
- Un seul point pour un objet lourd : un miroir de 15 kg sur une seule cheville n’a aucune marge face aux à-coups. Deux points écartés divisent l’effort.
- Perçage en percussion : le trou s’agrandit, le plâtre s’effrite et la cheville perd sa tenue.
- Cheville plastique pour béton : elle n’a rien sur quoi s’expanser dans une plaque creuse.
Un objet qui pèse exactement la capacité annoncée de la cheville ne laisse aucune marge. Les charges dynamiques, une porte qui claque, un objet qu’on décroche ou qu’on tire, s’ajoutent à la charge statique et peuvent dépasser la limite sans signe avant-coureur.
Le NF DTU 25.41 fixe le seuil de renvoi à l’ossature à 30 daN par point et le moment de renversement à 30 daN·m pour une charge localisée (15 daN·m par mètre pour une charge filante). Exemple : un meuble de 25 kg dont le centre de gravité est à 20 cm du mur produit un moment de 5 daN·m ; le même meuble chargé à 60 kg avec un déport de 50 cm atteint 30 daN·m et exige un renfort.
Un miroir de 15 kg accroché sur une seule Molly, sans repérage préalable de la cloison, est le scénario de chute le plus classique. La cheville est présente, mais son expansion derrière la plaque est incomplète : le défaut est invisible à l’œil nu et la fixation cède sous la charge ou au premier à-coup. Deux chevilles bien expandées, ou une vis dans un montant, règlent le problème.
Récapitulatif : les règles d’or pour fixer en sécurité sur BA13
Pour fixer en sécurité sur BA13 : identifiez le sens de l’effort, choisissez une cheville métallique à expansion de la bonne taille, multipliez et écartez les points, et renvoyez à l’ossature au-delà de 30 kg par point.
- Règle 1, identifier la contrainte : déterminez si la charge tire vers l’avant (arrachement) ou pèse vers le bas (cisaillement), et tenez compte du porte-à-faux. La capacité en arrachement est nettement plus faible.
- Règle 2, localiser les montants : pour les charges importantes, repérez les montants à l’aimant ou au détecteur et vissez dans la structure. L’entraxe courant est de 60 cm.
- Règle 3, percer en rotation uniquement : n’utilisez jamais la percussion sur du BA13. Elle effrite le plâtre autour du trou et réduit la tenue de la cheville.
- Règle 4, surveiller les signaux d’alarme : poudre blanche autour de la fixation, fissures en étoile, carton déformé. Ces signes indiquent une surcharge : déchargez la fixation sans attendre.
- Règle 5, renvoyer à l’ossature au-delà de 30 kg par point : c’est l’exigence du NF DTU 25.41. Pour un lavabo, un chauffe-eau ou un téléviseur sur bras, prévoyez un renfort ou un bâti-support.
Gardez en tête quelques repères : environ 10 kg avec une fixation légère, une quinzaine de kilos par Molly en arrachement, 30 kg par point au maximum sur la plaque selon le NF DTU 25.41, et toujours la notice de la cheville comme référence. Au-delà, on passe par l’ossature ou un renfort.
Agir avec méthode, pas avec optimisme
La tenue d’une fixation dans le BA13 n’a rien de mystérieux : une cheville adaptée et bien posée, plusieurs points écartés, et le respect du seuil de 30 daN par point fixé par le NF DTU 25.41. Pour tout ce qui dépasse, ou pour un meuble en porte-à-faux, le renfort n’est pas une option.
Questions fréquemment posées
Combien de kg peut supporter le BA13 à l’arrachement ?
Tout dépend de la cheville. Avec une cheville métallique à expansion bien posée, une quinzaine de kilos par point en arrachement est un ordre de grandeur prudent ; la notice du fabricant fait foi. Au-delà de 30 daN par point, le NF DTU 25.41 impose un renvoi à l’ossature.
Quelle est la différence entre arrachement et cisaillement ?
L’arrachement est un effort qui tire perpendiculairement au mur (le haut d’une étagère chargée qui bascule). Le cisaillement est un effort qui pèse vers le bas le long du mur (un tableau sur un crochet). Une même cheville tient nettement moins en arrachement qu’en cisaillement.
Quand faut-il renvoyer la charge à l’ossature métallique ?
Au-delà de 30 daN (environ 30 kg) par point, selon le NF DTU 25.41. Un renfort d’ossature est aussi nécessaire au-delà d’un moment de renversement de 30 daN·m pour une charge localisée, typiquement un meuble lourd en porte-à-faux.
Quel type de cheville utiliser pour fixer dans le BA13 ?
Pour les charges légères, un crochet X ou une cheville autoforeuse pour plaque de plâtre suffit. Au-delà d’une dizaine de kilos, utilisez des chevilles métalliques à expansion type Molly, dont la plage de serrage inclut l’épaisseur de la plaque, et répartissez la charge sur plusieurs points écartés.
Pourquoi le BA13 a-t-il une faible résistance à l’arrachement ?
Le BA13 est un cœur de plâtre entre deux cartons. Il résiste bien à la compression, mais le plâtre supporte mal la traction : quand une fixation tire vers l’avant, un petit cône de plâtre se rompt autour d’elle. D’où l’intérêt des chevilles à expansion, qui répartissent l’effort derrière la plaque.
Quelle taille de cheville Molly faut-il pour le BA13 ?
Choisissez une Molly dont la plage de serrage, indiquée sur l’emballage, inclut 12,5 mm pour une plaque simple ou 25 mm pour une double plaque. Une Molly trop longue ou trop courte ne s’expanse pas correctement et perd l’essentiel de sa tenue.
